產品特點
●輸入與輸出隔離
●具有完善的保護功能
●具有遙控使能功能
●輸出電壓微調
●具有優異的抗?jié)駸?、鹽霧、 霉菌性能
●有低高度產品可選、 最低高度6.5mm
●外形可定制
●兼容原H、E、PP、 PC、 ZL、LA、LB系列產品
主要性能指標及環境參數
性 能 | 規 格 參 數 | 備注 | |||||
輸入特性 | 標稱電壓 | 電壓范圍 | |||||
DC12V | DC9V ~ 18V | 可定制 | |||||
DC24V | DC9V - 36V | ||||||
DC24V | DC18V ~ 36V | ||||||
DC48V | DC36V - 72V | ||||||
輸出特性 | 標稱電壓 | DC3.3V | DC5V | DC12V | DC15V | DC24V | 可定制 |
輸出功率 | 最大30W | ||||||
電壓精度 | ±1%或±100mV(取最大絕對值) | ||||||
電壓調整率 | ≤1%或100mV(取最大值) | ||||||
電流調整率 | ≤1%或100mV(取最大值) | ||||||
輸出紋波電壓 | 有效值Vrms: ≤0.1%或10mV(取最大值) | ||||||
峰峰值Vp-p: ≤ 1%或100mV(取最大值) | |||||||
電壓調整范圍 | ±10% | ||||||
可適應負載特性 | 容性、 阻性、 感性 | 默認阻性 | |||||
保護功能 | 輸出過壓、 過流、 短路 | 可定制 | |||||
效率 | 90%(典型值) | ||||||
環境適應性 | 工作殼溫 | 軍用級 -45℃~ +100℃ 工業級 -25℃ ~ +85℃ 商業級 0℃~ +60℃ | |||||
貯存溫度、 濕度 | -55℃~ +105℃ 、 5%~ 95%RH | ||||||
耐沖擊、 振動 | 軍用級產品滿足GJB150標準相關要求 | ||||||
電磁兼容性 | 配置濾波器可滿足相關電磁兼容標準 | ||||||
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 |

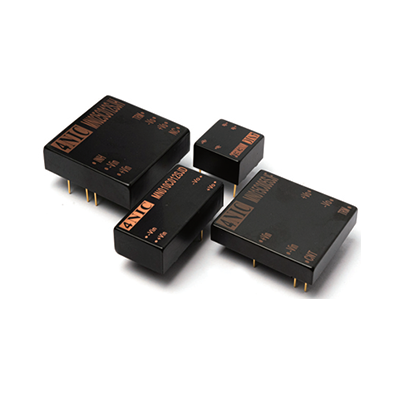

4NIC-MN系列典型產品外形及安裝尺寸
產品型號 | 輸入電壓 | 輸出電壓 | 輸出最大電流 | 輸出功率 | 外形尺寸 |
4NIC-MN003*005S | DC4.5V-9V DC9V-18V DC18V-36V DC36V-72V | 5V | 0.6A | 3W | 28*20*8.S(mm) (外形代碼:A) |
4NIC-MN003*012S | 12V | 0.25A | |||
4NIC-MN003*015S | 15V | 0.2A | |||
4NIC-MN003*024S | 24V | 0.13A | |||
4NIC-MN005*005S | DC4.5V-9V DC9V-18V DC18V-36V DC36V-72V | 5V | 1A | 5W | 25.4*25.4*12.7(mm) (外形代碼:C) |
4NIC-MN005*012S | 12V | 0.42A | |||
4NIC-MN005*024S | 24V | 0.21A | |||
4NIC-MN005*005D | ±5V | 0.5A | |||
4NIC-MN005*012D | ±12V | 0.21A | |||
4NIC-MN005*024D | ±24V | 0.1A | |||
4NIC-MN010*005S | DC4.5V-9V DC9V-18V DC18V-36V DC36V-72V | 5V | 2A | 10W | 50.8*25.4*12.?(mm) (外形代碼:D) |
4NIC-MN010*012S | 12V | 0.83A | |||
4NIC-MN010*024S | 24V | 0.42A | |||
4NIC-MN010*005D | ±5V | 1A | |||
4NIC-MN010*012D | ±12V | 0.42A | |||
4NIC-MN010*024D | ±24V | 0.21A | |||
4NIC-MN015*005S | DC9V-18V DC18V-36V DC36V-72V | 5V | 3A | 15W | 50*45*8.S(mm) (外形代碼:F) |
4NIC-MN015*012S | 12V | 1.25A | |||
4NIC-MN015*024S | 24V | 0.63A | |||
4NIC-MN025*005S | DC9V-18V DC18V-36V DC36V-72V | 5V | 5A | 25W | 50.8*50.8*12.7(mm) (外形代碼:H) |
4NIC-MN025*012S | 12V | 2.1A | |||
4NIC-MN025*024S | 24V | 1.04A | |||
4NIC-MN025*005D | ±5V | 2.5A | |||
4NIC-MN025*012D | ±12V | 1A | |||
4NIC-MN025*024D | ±24V | 0.52A | |||
4NIC-MN030G005S | DC9V-36V | 5V | 6A | 30W | 25.8*25.8*10.2(mm) (外形代碼:J) |
4NIC-MN030G012S | 12V | 2.5A | |||
4NIC-MN030G024S | 24V | 1.3A | |||
4NIC-MN030G005D | ±5V | 3A | |||
4NIC-MN030G012D | ±12V | 1.3A | |||
4NIC-MN030G015D | ±15V | 1A |
