產品特點:
●高性能濾波器與DC/DC變換器集成設計
●輸入與輸出隔離
●全屏蔽結構
●輸出紋波低
●采用自主知識產權的國家專利電磁兼容技術
●外形可定制
●兼容原IEL系列產品
主要性能指標及環境參數
性 能 | 規格參數 | 備注 | |
輸入特性 | 標稱電壓 | 電壓范圍 | |
DC12V | DC9 ~ 18V |
可定制 | |
DC24V | DC18V ~ 36V | ||
DC48V | DC36V - 72V | ||
輸出特性 | 標稱電壓 | DC5V DC12V DC24V | 可定制 |
輸出功率 | 最大100W | ||
電壓精度 | ±1 ％ 或 ± 100mV（ 取最大絕對值 ） | ||
電壓調整率 | ≤1％ 或 100mV（取最 大值） | ||
電流調整率 | ≤1％ 或 100mV（取最 大值） | ||
輸出紋波電壓 | 有效值Vrms: ≤0.05％ 或 3mV（取最大值） | ||
峰峰值 Vp- p : ≤0.5％或30mV（取最大值） | |||
可適應負載特性 | 容性、阻性、感性 | 默認阻性 | |
保護功能 | 輸出過壓、過流、短路 | 可定制 | |
效率 | 90%（典型值） | ||
環境適應性 | 工作殼溫 | 軍 用 級 －45°C - +100°C 工 業 級 －25°C - +85°C | |
貯存溫度、濕度 | -55°C - +105°C、5% - 95%RH | ||
耐沖擊、振動 | 軍用級產品滿足 GJB150 標準相關要求 | ||
電磁兼容性 | 可獨立滿足相關電磁兼容標準 | ||
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 | ||

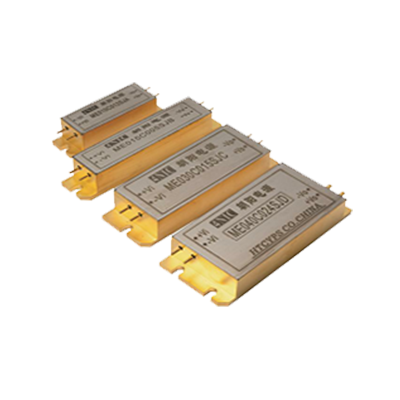

4NIC-ME 系列典型產品外形及安裝尺寸
產品型號 | ＊輸入電壓 | 輸出電壓 | 輸出最大電流 | 輸出功率 | 外形尺寸 |
4NIC-ME01OC005S | DC18V-36V | 5V | 2A | 1OW | 50.8*15.24*15.24(mm) （外形代碼：A) |
4NIC-ME01OC012S | 12V | 0.83A | |||
4NIC-ME01OC024S | 24V | 0.42A | |||
4NIC-ME015C005S | DC18V-36V | 5V | 3A | 15W | 76.2*15.24*15.24(mm) （外形代碼：B) |
4NIC-ME015C012 | 12V | 1.25A | |||
4NIC-ME015C024S | 24V | 0.63A | |||
4NIC-ME030*005S | DC9V-18V DC18V-36V DC36V-72V | 5V | 6A | 30W | 76.2*25.4*15.24(mm) （外形代碼：C) |
4NIC-ME030*012S | 12V | 2.5A | |||
4NIC-ME030*024S | 24V | 1.25A | |||
4NIC-ME040*005S | DC9V-18V DC18V-36V DC36V-72V | 5V | 8A | 40W | 76.2*33*15.24(mm) （外形代碼：D) |
4NIC-ME040*012S | 12V | 3.34A | |||
4NIC-ME040*024S | 24V | 1.67A | |||
4NIC-ME050*005S | DC9V-18V DC18V-36V DC36V-72V | 5V | 10A | 50W | 61*58*12.7(mm) （外形代碼：E) |
4NIC-ME050*012S | 12V | 4.17A | |||
4NIC-ME050*024S | 24V | 2.08A | |||
4NIC-ME100*05S | DC9V-18V DC18V-36V DC36V-72V | 5V | 20A | 100W | 116.8*63.5*12.7(mm) （外形代碼：F) |
4NIC-ME100*012S | 12V | 8.34A | |||
4NIC-ME100*024S | 24V | 4.17A |
