產品特性:
●高功率密度，最高可達 200W/in3
●高導熱率鋁基板工藝，具有良 好的熱穩定性
●采用軟開關及同步整流技術，最 高效率可達到95%
●固定開關頻率230KHz-500KHz
●具有完善的保護功能
●具有遙控使能功能
●輸入與輸出隔離
●采用國際標準磚形設計
●兼容原D、IML系列產品
主要性能指標及環境參數
性能 | 規格參數 | 備注 | |
輸入特性 | 標稱電壓 | 電壓范圍 | |
DC12V | DC9 ~ 18V | 可定制 | |
DC24V | DC9 ~ 36V | ||
DC24V | DC18 ~ 36V | ||
DC48V | DC36 ~ 72V | ||
輸出特性 | 標稱電壓 | DC3.3V DC5V DC12V DC15V DC24V | 可定制 |
輸出功率 | 最大 600W | ||
電壓精度 | ±1％ 或 ± 100mV （ 取最大絕對值 ） | ||
電壓調整率 | ≤ 1％ 或 100mV （ 取最大值 ） | ||
電流調整率 | ≤1％ 或 100mV（取 最大值） | ||
輸出紋波電壓 | 有效值 Vrms: ≤0.1％ 或 10mV（ 取最大值 ） 峰峰值Vp- p: ≤1％ 或 100mV（ 取最大值 ） | ||
電壓調整范圍 | ± 10% | ||
可適應負載特性 | 容性、阻性、感性 | 默認阻性 | |
保護功能 | 輸出過壓、過流、短路 | 可定制 | |
效率 | 93%（典型值） | ||
環境適應性 | 工作殼溫 | 軍用級 -45℃~+100℃ 工業級 -25℃~+85℃ 商業級 0℃~+60℃ | |
貯存溫度、濕度 | - 55℃~+105℃、5%~95%RH | ||
耐沖擊、振動 | 軍用級產品滿足GJB150標準相關要求 | ||
電磁兼容性 | 配置濾波器可滿足相關電磁兼容標準 | ||
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 | ||

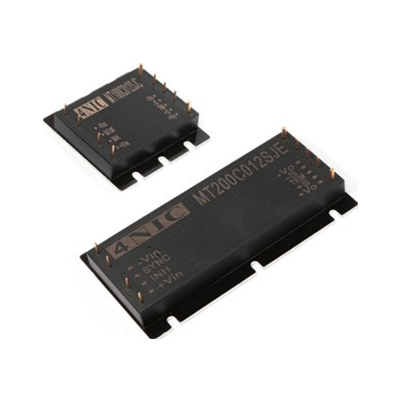

4NIC- MT 系列典型產品外形及安裝尺寸
產品型號 | *輸入電壓 | 輸出電壓 | 輸出最大電流 | 輸出功率 | 外形尺寸 |
4NIC-MT050*3V3S | DC9V-18V DC18V-36V DC36V-72V | 3.3V | 10A | 50W | 58*37*12.7(mm) （外形代碼：A) |
4NIC-MT050*005S | 5V | 10A | |||
4NIC-MT050*012S | 12V | 4.2A | |||
4NIC-MT050*015S | 15V | 3.3A | |||
4NIC-MT050*024S | 24V | 2.1A | |||
4NIC-MT100*3V3S | DC9V-18V DC18V-36V DC36V-72V | 3.3V | 30A | 100W | 58*37*12.7(mm) （外形代碼：B) |
4NIC-MT100*005S | 5V | 20A | |||
4NIC-MT100*012S | 12V | 8.3A | |||
4NIC-MT100*015S | 15V | 6.7A | |||
4NIC-MT100*0248 | 24V | 4.2A | |||
4NIC-MT200*005S | DC9V-18V DC18V-36V DC36V-72V | 5V | 30A | 200W | 116.8食61*12.7(mm) （外形代碼：E) |
4NIC-MT200*012S | 12V | 17A | |||
4NIC-MT200*015S | 15V | 13A | |||
4NIC-MT200*024S | 24V | 8.5A | |||
4NIC-MT300*005S | DC9V-18V DC18V-36V DC36V-72V | 5V | 50A | 300W | 61*58*12.7(mm) （外形代碼：D) |
4NIC-MT300*012S | 12V | 25A | |||
4NIC-MT300*015S | 15V | 20A | |||
4NIC-MT300*024S | 24V | 12.5A | |||
4NIC-MT500G012S | DC9V-36V | 12V | 42A | 500W | 61*58*12.7(mm) （外形代碼：D1) |
4NIC-MT500G015S | 15V | 33.3A | |||
4NIC-MT500G024S | 24V | 21A | |||
4NIC-MT500G028S | 28V | 17.9A | |||
4NIC-MT500G048S | 48V | 10.5A | |||
4NIC-MT600C012S | DC18V-36V | 12V | 50A | 600W | 116.8*61*12.7(mm) （外形代碼：F) |
4NIC-MT600C024S | 24V | 25A | |||
4NIC-MT600C028S | 28V | 21.4A | |||
4NIC-MT600C032S | 32V | 18.6A | |||
4NIC-MT600C048S | 48V | 12.5A |
