產品特點:
●采用多種工藝結構,適用于不同的應用場景
●采用軟開關及同步整流技術,最高效率可達95%
●具有遙控使能功能
●采用國際標準磚形設計
●輸入與輸出隔離
●高功率密度,最高可達240W/in3
●兼容原4NIC-280、LJM、MT系列產品
主要性能指標及環境參數
性 能 | 規格參數 | 備注 | |
輸入特性 | 標稱電壓 | 電壓范圍 | |
DC110V | DC43V ~ 160V |
可定制 | |
DC110V | DC66V ~ 160V | ||
DC280V | DC200V ~ 400V | ||
DC500V | DC400V ~ 650V | ||
輸出特性 | 標稱電壓 | DC5V IDC12V IDC15V IDC24V I DC28V IDC36V IDC48V | 可定制 |
輸出功率 | 最大 1000W | ||
電壓精度 | ±1 % 或 ±100mV( 取最大絕對值 ) | ||
電壓調整率 | ≤1% 或100mV(取 最大值) | ||
電流調整率 | ≤1% 或100mV(取 最大值) | ||
輸出紋波電壓 | 有效值Vrms: ≤0.1%或10mV (取最大值) | ||
峰峰值 Vp- p: ≤1% 或100mV( 取最大值 ) | |||
電壓調整范圍 | ±10% | ||
可適應負載特性 | 容性、阻性、感性 | 默認阻性 | |
保護功能 | 輸出過壓、過流、短路 | 可定制 | |
效率 | 93%(典型值) | ||
環境適應性 |
工作殼溫 | 軍用級 -45°C ~ +100°C 工業級 -25°C ~ +85°C 商業級 0°C ~ +60°C | |
貯存溫度、濕度 | - 55°C ~ +105°C、5% ~ 95%RH | ||
耐沖擊、振動 | 軍用級產品滿足 GJB150標準相關要求 | ||
電磁兼容性 | 配置濾波器可滿足相關電磁兼容標準 | ||
執行標準 |
航天長峰朝陽電源有限公司企業標準和相關行業標準 |

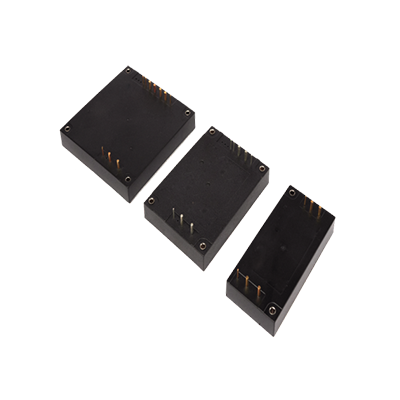

4NIC-MG 系列典型產品外形及安裝尺寸
產品型號 | *輸入電壓 | 輸出電壓 | 輸出最大電流 | 輸出功率 | 外形尺寸 |
4NIC- MG050*005S |
DC43V-160V DC66V-160V DC200V- 400V | 5V | 10A |
50W |
58*37*12.7(mm) ( 外形代碼 : A) |
4NIC-MG050*012S | 12V | 4.17A | |||
4NIC- MG050*015S | 15V | 3.3A | |||
4NIC-MG050*024S | 24V | 2.08A | |||
4NIC-MG050*048S | 48V | 1.04A | |||
4NIC- MG100*005S |
DC66V-160V DC200V-400V DC400V- 650V | 5V | 20A |
100W |
86*41*12.7(mm) (外形代碼: B) |
4NIC-MG100*012S | 12V | 8.33A | |||
4NIC- MG100*024S | 24V | 4.17A | |||
4NIC-MG100*048S | 48V | 2.08A | |||
4NIC- MG200*012S |
DC200V- 400V DC400V-650V | 12V | 16.67A |
200W |
86*62*12.7(mm) (外形代碼: C) |
4NIC-MG200*024S | 24V | 8.34A | |||
4NIC-MG200*048S | 48V | 4.17A | |||
4NIC- MG300*012S |
DC66V-160V DC200V-400V DC400V- 650V | 12V | 25A |
300W |
86*83*12.7(mm) (外形代碼: D) |
4NIC-MG300*015S | 15V | 20A | |||
4NIC- MG300*024S | 24V | 12.5A | |||
4NIC-MG300*048S | 48V | 6.25A | |||
4NIC- MG600*012S |
DC200V-400V DC400V-650V | 12V | 50A |
600W |
116.8*61*12.7(mm) (外形代碼: F) |
4NIC-MG600*024S | 24V | 25A | |||
4NIC-MG600*028S | 28V | 21.5A | |||
4NIC- MG600*036S | 36V | 16.7A | |||
4NIC-MG600*048S | 48V | 12.5A | |||
4NIC- MG800*012S |
DC200V-400V DC400V-650V | 12V | 66.7A |
800W | |
4NIC-MG800*024S | 24V | 33.3A | |||
4NIC- MG800*028S | 28V | 28.6A | |||
4NIC-MG1K0F024S |
DC200V-400V | 24V | 41.7A |
1000W | |
4NIC-MG1K0F028S | 28V | 35.7A | |||
4NIC- MG1K0F036S | 36V | 27.8A |
