產品特性:
●效率高，綠色節能
●輸出可配置 PFC 功能，帶載能力強
●集成芯片控制可靠性
●高智能監控，操作便捷
●支持多機并聯
●冗余設計，可靠性高、機架、塔式多種結構，靈活易用
●機架、塔式多種結構，靈活易用
主要性能指標和環境參數
項 目 | 規格參數 | 備注 |
標稱輸入電壓 | 主電： AC220VI AC380V土 20% 47 ~ 63Hz 單相／三相備電： 根據需求配置電池組 | 可定制 |
輸入功率因數 | 典型值 0.98 | 可定制 |
典型輸出電壓 | AC220V / AC380V | |
輸出容量 | 1KVA - 120KVA | |
效率 | 90%（典型值） | |
輸出電壓精度 | ± 3% | |
輸出波形 | 純正弦波 | |
波形失真度 | THDv≤3% | |
過壓保護 | 有 | |
過流保護 | 110% - 150% | |
過熱保護 | 有 | |
遙控開關 | 可選 | |
并聯運行 | 可以 | |
工作環境溫度 | 工業品：-10℃～＋50℃ | |
貯存溫度、濕度 | -45 ~＋60℃、5- 95%RH | |
冷卻方式 | 強制風冷 | |
抗電強度 | 符合行業相關安全標準 | |
尺寸 | 典型產品見型號對照表 | |
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 |

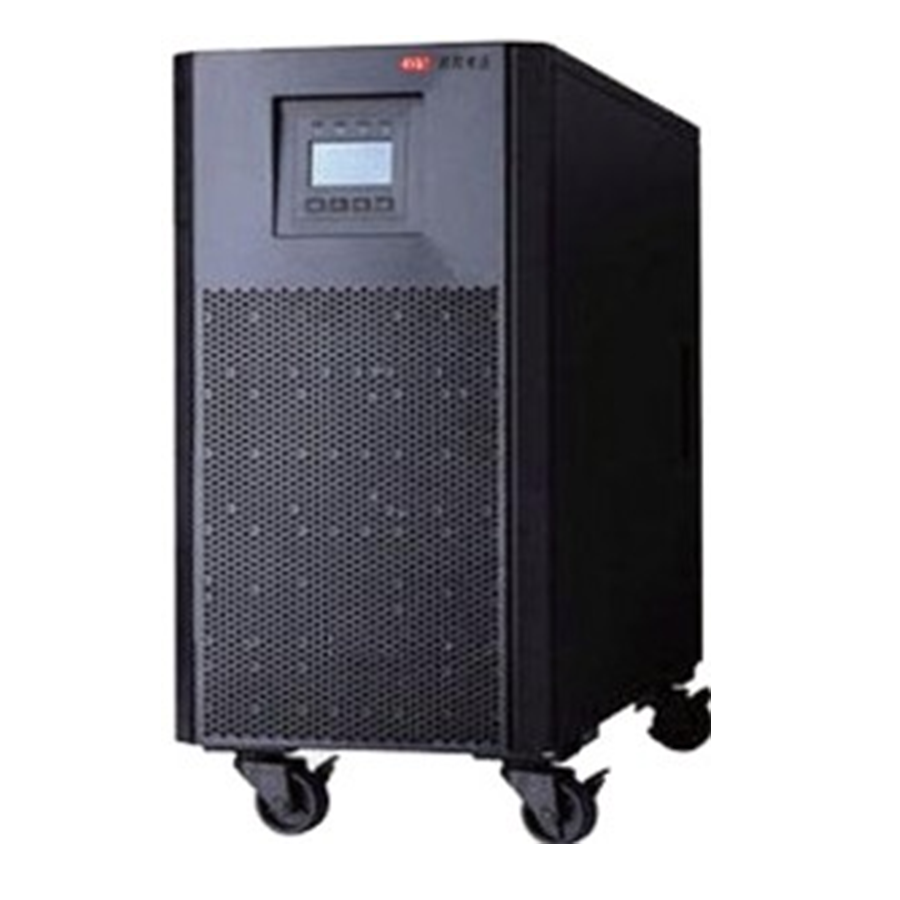

4NIC-UPSA 系列典型產品外形及安裝尺寸
型號 | 輸出電壓 (VAC) | 旁路電壓 (VAC) | 輸出功率因數 | 輸出容量 (VA) | 外形尺寸 L*W*H(mm) |
系統并機數量 |
4NIC-UPSA1K0 | AC220 | AC220 | 0.8 | 1000 | 282*145*220 | 4 |
4NIC- UPSA2K0 | AC220 | AC220 | 0.8 | 2000 | 397*145*220 | 4 |
4NIC-UPSA3K0 | AC220 | AC220 | 0.8 | 3000 | 421*190*318 | 4 |
4NIC-UPSA6K0 | AC220 | AC220 | 0.9 | 6000 | 580*250*605 | 4 |
4NIC-UPSA10K | AC220 | AC220 | 0.9 | 10000 | 580*250*605 | 4 |
4NIC-UPSA30K | AC380 | 三相 380 | 0.9 | 30000 | 500*264*800 | 8 |
4NIC- UPSA40K | AC380 | 三相 380 | 0.9 | 40000 | 500食264*800 | 8 |
4NIC-UPSA60K | AC380 | 三相 380 | 0.9 | 60000 | 1020*440*850 | 8 |
4NIC-UPSA80K | AC380 | 三相 380 | 0.9 | 80000 | 1020*440*850 | 8 |
4NIC-UPSA120K | AC380 | 三相 380 | 0.9 | 120000 | 1020*440*850 | 8 |
