產品特性:
●內部模塊化設計，可靠性高
●高頻軟開關技術，體積小、重量輕
●一體化金屬封閉外殼結合灌封工藝具有良好的環境適應性
●具有良好的電磁兼容性
●輸出電壓大范圍可調
●具有完善的保護功能
●支持多臺并聯
●支持非標產品定制
●有極低紋波產品可選
主要性能指標和環境參數
項 目 | 規格參數 | 備注 |
標稱輸入電壓 | AC220V/AC110V±20% 50Hz/400Hz 單相 | 可定制 |
AC380V±20% 50Hz 兩相/三相 | ||
典型輸出電壓 | DC5V DC12V DC15V DC24V DC28V DC36V DC48V DC60V | 可定制 |
功率因數 | ≥0.95 ( 配備 PFC 功能產品 ） | |
輸出功率 | 1-12000W | |
效率 | 92%（典型值 ） | |
輸出電壓精度 | ±1％ 或±100mV （ 取最大 絕對值 ） | |
輸出紋波電壓 | 峰峰值 Vp-p：≤1％ 或 100mV（取最大值） | |
有效值 Vrms：≤0.1％ 或 10mV（取最大值） | ||
電壓調整率 | ≤0.5％ 或 50mV （取最大值） | |
電流調整率 | ≤1％ 或 100mV（取最大值） | |
過壓保護 | 保護點：125%~145% 保護方式：關斷式 | |
過流保護 | 保護點：105~150% 保護方式：限 流式/打嗝式／折 回式 | |
過熱保護 | 有 | 可定制 |
遙控開關 | 可選 | |
串聯運行 | 可以 | |
工作環境溫度 | 商業品：0~+50℃ 工業品：-25~ +50℃ 軍用品 ：-40~+55℃ | |
貯存溫度、濕度 | - 45~+60℃ 、 5~95%RH | |
冷卻方式 | 自然散熱／傳導散熱／強制風冷／液冷 | |
絕緣電阻 | 輸入對外殼： DC1000V≥200MΩ 輸入對輸出： DC1000V≥200MΩ 輸出對外殼： DC250V≥200MΩ | 可定制 |
尺寸 | 典型產品見型號對照表 | 可定制 |
電磁兼容特性 | 可進行電磁兼容對標設計 | |
耐沖擊、振動 | 軍用級產品滿足 GJB150標準相關要求 | |
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 |

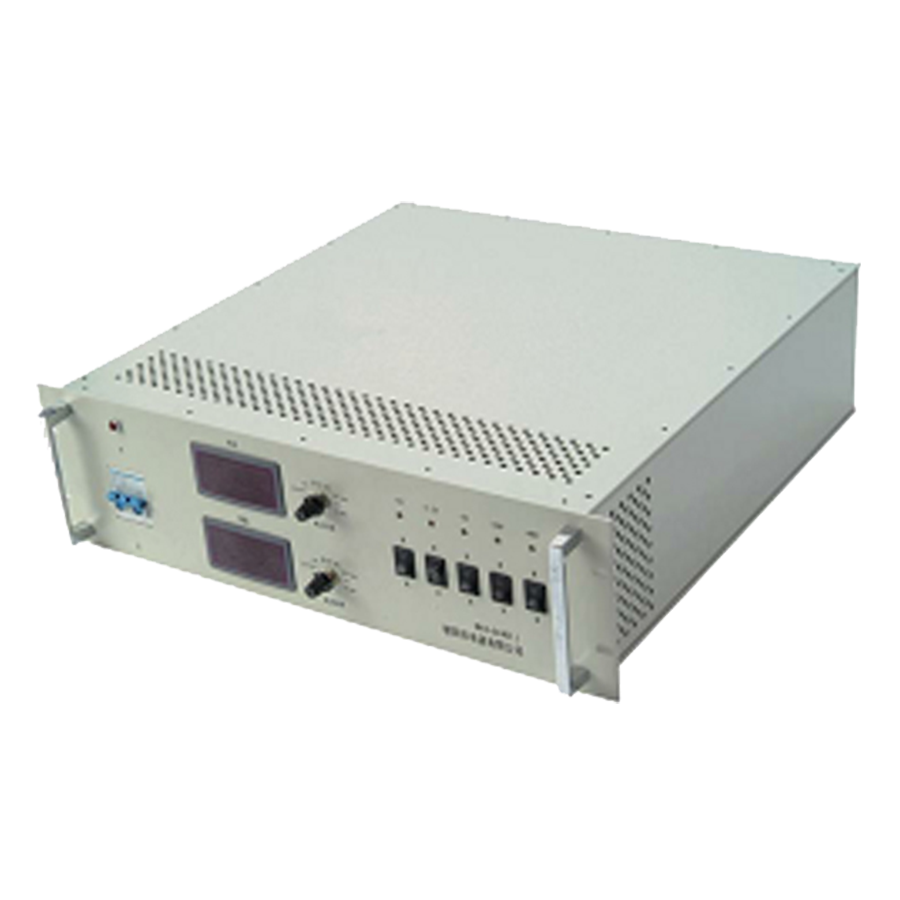

4NIC-Q系列典型產品外形及安裝尺寸
型號 | 輸出功率 (W) | 外形尺寸 L*W*H(mm) | 安裝孔距 (mm) | 安裝孔徑 (mm) |
4NIC- Q50 |
50 |
130*95*30 |
90*87.5 |
6- R2.0 |
4NIC- Q75 |
75 |
140*105*35 |
100*97.5 |
6- R2.0 |
4NIC- Q100 |
100 |
150*120*35 |
110*112 |
6- R2.0 |
4NIC-Q150 |
150 |
180*40*50 |
140*130 |
6-R2.5 |
4NIC-Q300 |
300 |
210*160*50 |
170*150 |
6-R2.5 |
4NIC- Q600 |
600 |
260*180*60 |
220*170 |
6- R2.5 |
4NIC- Q1200F |
1200 |
340*190*125 |
300*180 |
6- R2.5 |
4NIC- Q1800F |
1800 |
360*240*155 |
320*225 |
6- R3.0 |
4NIC- 0 2400F |
2400 |
400*240*155 |
360*225 |
6- R3.0 |
4NIC- Q3000F |
3000 |
400*270*230 |
360*255 |
6- R3.0 |
4NIC- Q3600F |
3600 |
420*300*260 |
380*285 |
6- R3.0 |
4NIC- Q4800F |
4800 |
450*300*260 |
410*285 |
6- R3.0 |
4NIC- Q7200F |
7200 |
500*410*290 |
460*395 |
10-φ6.5 |
4NIC - Q9600F |
9600 |
600*480*440 |
560*465 |
10-φ6.5 |
4NIC-Q12000F |
12000 |
650*540*500 |
610*525 |
10-φ6.5 |
